Bloqueo de la herramienta de perfil MBQR precisa para el acabado interno de los agujeros en mini torno de giro
Drow_carbide_boring_tools_en.pdf
Drow_carbide_boring_tools_md_en.pdf
Campo de aplicación:

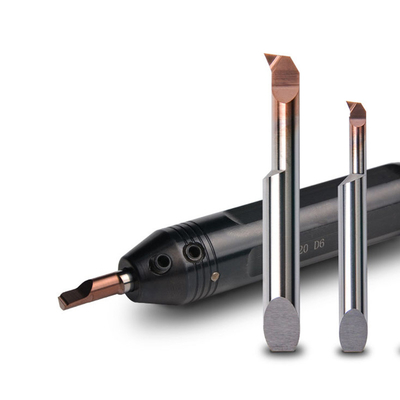

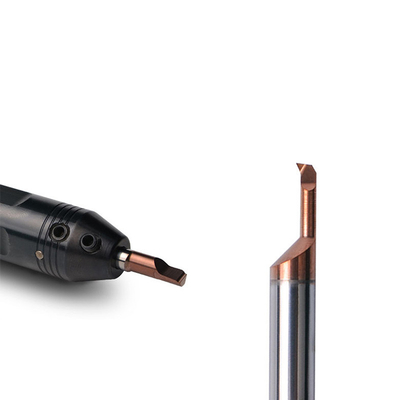

El MBQR es una herramienta interna de perfil y perfiles ampliamente utilizada para terminar el perfil de agujeros internos en los tornos de giro mini. Es particularmente adecuado para máquinas herramientas como tornos CNC y máquinas de centrado.
A diferencia del Rounds Shank MPR, el MBQR presenta un diseño de inclinación trasera, lo que lo hace compatible con los portavasos de precisión. Además, su recubrimiento nanómetro avanzado en carburo ultrafino mejora tanto la suavidad de la superficie de mecanizado como su resistencia al desgaste.
Detalles del producto --- MEGABYTEQRiñonalPerfilarherramienta
- Material de herramienta:100% de carburo de tungsteno virgen.
- Uso:Diseñado para un acabado interno de perforación y giro, adecuado para mini tornos CNC y máquinas similares.
- Dureza:HRA 91–93.5
- Exactitud:± 0.005 mm
- Revestimiento:Adaptado a su aplicación específica. La superficie lisa y fina del carburo recubierto asegura un excelente acabado superficial.
- Diferencias clave de MPR:a. Inclinación del extremo trasero, mientras que MPR presenta un vástago redondo. B. Diferentes opciones de recubrimiento. C. Compatibilidad con varios soportes de herramientas.
- Diferencias clave de MBCR:Un ángulo de inmersión de punta más pequeño de 22 ° en comparación con los 47 ° de MBCR.
- Producción de herramientas:Nuestras fuertes capacidades de I + D y equipos avanzados nos permiten cumplir constantemente sus diversos requisitos.
En cuanto al producto terminado de MBQR, información específica del producto como se muestra a continuación:
| Marca de marca: |
Drow |
| Número de modelo: |
Herramienta de perfil MBQR |
| Soporte personalizado: |
OEM, ODM, OBM. |
| Estándar: |
ISO |
| Tipo de producto: |
Herramienta sólida de carburo aburrido |
| Material: |
Carburo de tungsteno, material 100% nuevo |
| Revestimiento: |
Ser definido, con o sin recubrimiento, nano recubrimiento |
| Dureza: |
HRA 91 ~ 93.5 |
| Longitud de flauta |
2.0 ~ 35.0 mm |
| Color de flauta: |
bronce, mate |
| Precisión: |
± 0.005 mm |
| Diámetro de vástago: |
4.0 ~ 7.0 mm |
| Tipo de vástago |
inclinación trasera |
| Arco de consejo: |
R0.03-R0.20 |
| Principalmente diferencia para MPR: |
A.Rear End se inclina mientras que el MPR es vástago redondo.
B. recubrimiento diferente.
do. Adecuado para diferentes titulares de herramientas. |
| Orden de muestra: |
Aceptado |
| Uso: |
Giro interno y aburrido para terminar |
| Material de la pieza de trabajo: |
Acero, acero inoxidable, hierro fundido, etc. |
| Tipo de mecanizado: |
Semifinishishing/acabado |
Características del producto:
-
No se necesita recalibración: Elimine la necesidad de recalibración de herramientas, reduciendo los costos de tiempo y la mejora de la eficiencia.
-
Diseño integral de herramientas aburridas: La herramienta Boring se forma integralmente, y su diseño único de flauta de chips minimiza la acumulación de chips, lo que mejora la eficiencia del procesamiento.
-
Rectificación de precisión: Todo el proceso utiliza una máquina herramienta de cinco ejes para la molienda de precisión, asegurando una alta precisión del ángulo R de la punta de la herramienta. La ventaja de corte permanece suave bajo un microscopio con un aumento de 500x.
-
Capacidad de enfriamiento interno: El diseño ranurado en el costado de la cola inclinada, combinado con una manga de corte de salida de agua central, permite un enfriamiento interno efectivo durante el procesamiento.
-
Sujeción estable: Las barras de perforación de carburo sólido se alinean con precisión en el adaptador utilizando un pasador de ubicación, mientras que las pinzas de tornillo de ajuste aseguran una mayor estabilidad para la sujeción rígida.
-
Reemplazo de herramienta fácil: Cambie las herramientas del mismo tipo fácilmente a través del pin de posicionamiento, manteniendo la misma longitud de extensión total.
Especificación del producto:
| Modelo |
Diámetro mínimo del orificio de mecanizado (mm) φA |
ΦD |
riñonal |
L1 |
L2 |
F |
S |
JS25 |
AL25 |
| MBQR0406L02R003-D- (C) |
0.6 |
4 |
0.03 |
28 |
2 |
0.55 |
0.06 |
● |
● |
| MBQR0408L025R003-D- (C) |
0.8 |
4 |
0.03 |
28 |
2.5 |
0.75 |
0.08 |
● |
● |
| MBQR0410L04R005-D- (C) |
1.0 |
4 |
0.05 |
29 |
4 |
0.9 |
0.15 |
● |
● |
| MBQR0410L06R005-D- (C) |
1.0 |
4 |
0.05 |
31 |
6 |
0.9 |
0.15 |
● |
● |
| MBQR0412L04R005-D- (C) |
1.2 |
4 |
0.05 |
29 |
4 |
1.1 |
0.15 |
● |
● |
| MBQR0412L06R005-D- (C) |
1.2 |
4 |
0.05 |
31 |
6 |
1.1 |
0.15 |
● |
● |
| MBQR0415L05R005-D- (C) |
1.5 |
4 |
0.05 |
30 |
5 |
1.4 |
0.20 |
● |
● |
| MBQR0415L05R010-D- (C) |
1.5 |
4 |
0.10 |
30 |
5 |
1.4 |
0.20 |
● |
● |
| MBQR0415L08R005-D- (C) |
1. 5 |
4 |
0.05 |
33 |
8 |
1. 4 |
0.20 |
● |
● |
| MBQR0415L08R010-D- (C) |
1.5 |
4 |
0.10 |
33 |
8 |
1.4 |
0.20 |
● |
● |
| MBQR0418L05R005-D- (C) |
1.8 |
4 |
0.05 |
30 |
5 |
1.7 |
0,20 |
● |
● |
| MBQR0418L05R010-D-(C) |
1.8 |
4 |
0,10 |
30 |
5 |
1.7 |
0,20 |
● |
● |
| MBQR0418L09R005-D-(C) |
1.8 |
4 |
0,05 |
34 |
9 |
1.7 |
0,20 |
● |
● |
| MBQR0418L09R010-D-(C) |
1.8 |
4 |
0,10 |
34 |
9 |
1.7 |
0,20 |
● |
● |
| MBQR0421L06R005-D-(C) |
2.1 |
4 |
0,05 |
31 |
6 |
1,85 |
0,25 |
● |
● |
| MBQR0421L06R010-D-(C) |
2.1 |
4 |
0,10 |
31 |
6 |
1,85 |
0,25 |
● |
● |
| MBQR0421L10R005-D-(C) |
2.1 |
4 |
0,05 |
35 |
10 |
1,85 |
0,25 |
● |
● |
| MBQR0421L10R010-D-(C) |
2.1 |
4 |
0,10 |
35 |
10 |
1,85 |
0,25 |
● |
● |
| MBQR0426L08R005-D-(C) |
2.6 |
4 |
0,05 |
33 |
8 |
2.35 |
0,30 |
● |
● |
| MBQR0426L08R010-D-(C) |
2.6 |
4 |
0,10 |
33 |
8 |
2.35 |
0,30 |
● |
● |
| MBQR0426L08R015-D-(C) |
2.6 |
4 |
0,15 |
33 |
8 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R005-D- (C) |
2.6 |
4 |
0.05 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R010-D- (C) |
2.6 |
4 |
0.10 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0426L12R015-D- (C) |
2.6 |
4 |
0.15 |
37 |
12 |
2.35 |
0.30 |
● |
● |
| MBQR0431L10R005-D- (C) |
3.1 |
4 |
0.05 |
35 |
10 |
2.8 |
0.50 |
● |
● |
| MBQR0431L10R010-D- (C) |
3.1 |
4 |
0.10 |
35 |
10 |
2.8 |
0.50 |
● |
● |
MBQR0431L10R015-D- (C)
|
3.1 |
4 |
0.15 |
35 |
10 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R005-D- (C) |
3.1 |
4 |
0.05 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R010-D- (C) |
3.1 |
4 |
0.10 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0431L15R015-D- (C) |
3.1 |
4 |
0.15 |
40 |
15 |
2.8 |
0.50 |
● |
● |
| MBQR0441L12R005-D- (C) |
4.1 |
4 |
0.05 |
37 |
12 |
3.8 |
0,60 |
● |
● |
| MBQR0441L12R010-D-(C) |
4.1 |
4 |
0,10 |
37 |
12 |
3.8 |
0,60 |
● |
● |
| MBQR0441L12R020-D-(C) |
4.1 |
4 |
0,20 |
37 |
12 |
3.8 |
0,60 |
● |
● |
| MBQR0441L16R005-D-(C) |
4.1 |
4 |
0,05 |
41 |
16 |
3.8 |
0,60 |
● |
● |
| MBQR0441L16R010-D-(C) |
4.1 |
4 |
0,10 |
41 |
16 |
3.8 |
0,60 |
● |
● |
| MBQR0441L16R020-D-(C) |
4.1 |
4 |
0,20 |
41 |
16 |
3.8 |
0,60 |
● |
● |
| MBQR0441L20R005-D-(C) |
4.1 |
4 |
0,05 |
45 |
20 |
3.8 |
0,60 |
● |
● |
| MBQR0441L20R010-D-(C) |
4.1 |
4 |
0,10 |
45 |
20 |
3.8 |
0,60 |
● |
● |
| MBQR0441L20R020-D-(C) |
4.1 |
4 |
0,20 |
45 |
20 |
3.8 |
0,60 |
● |
● |
| MBQR0551L15R005-D-(C) |
5.1 |
5 |
0,05 |
40 |
15 |
4.8 |
0,80 |
● |
● |
| MBQR0551L15R010-D-(C) |
5.1 |
5 |
0,10 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L15R020-D- (C) |
5.1 |
5 |
0.20 |
40 |
15 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R005-D- (C) |
5.1 |
5 |
0.05 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R010-D- (C) |
5.1 |
5 |
0.10 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L20R020-D- (C) |
5.1 |
5 |
0.20 |
45 |
20 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R005-D- (C) |
5.1 |
5 |
0.05 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R010-D- (C) |
5.1 |
5 |
0.10 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0551L25R020-D- (C) |
5.1 |
5 |
0.20 |
50 |
25 |
4.8 |
0.80 |
● |
● |
| MBQR0661L15R005-D- (C) |
6. 1 |
6 |
0.05 |
40 |
15 |
5.8 |
1.00 |
● |
● |
| MBQR0661L15R010-D- (C) |
6.1 |
6 |
0.10 |
40 |
15 |
5.8 |
1.00 |
● |
● |
| MBQR0661L15R020-D- (C) |
6. 1 |
6 |
0.20 |
40 |
15 |
5.8 |
1. ,00 |
● |
● |
| MBQR0661L20R005-D-(C) |
6.1 |
6 |
0,05 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L20R010-D-(C) |
6. 1 |
6 |
0,10 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L20R020-D-(C) |
6.1 |
6 |
0,20 |
45 |
20 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R005-D-(C) |
6.1 |
6 |
0,05 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R010-D-(C) |
6.1 |
6 |
0,10 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L25R020-D-(C) |
6.1 |
6 |
0,20 |
50 |
25 |
5.8 |
1.00 |
● |
● |
| MBQR0661L 30R005-D-(C) |
6.1 |
6 |
0,05 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0661L 30R010-D-(C) |
6.1 |
6 |
0,10 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0661L30R020-D-(C) |
6.1 |
6 |
0,20 |
55 |
30 |
5.8 |
1.00 |
● |
● |
| MBQR0771L25R010-D-(C) |
7.1 |
7 |
0,10 |
54 |
25 |
6.8 |
1.20 |
● |
● |
| MBQR0771L25R020-D-(C) |
7.1 |
7 |
0,20 |
54 |
25 |
6.8 |
1.20 |
● |
● |
| MBQR0771L35R010-D-(C) |
7.1 |
7 |
0,10 |
64 |
35 |
6.8 |
1.20 |
● |
● |
| MBQR0771L35R020-D-(C) |
7.1 |
7 |
0,20 |
64 |
35 |
6.8 |
1.20 |
● |
● |
| ●:En stock (C): admite personalización del refrigerante interno JS25,AL25: código de recubrimiento |
Por qué elegirnos:
-
Innovación Técnica: Se pueden formar rápidamente superficies complejas y estructuras funcionales manteniendo la precisión.
-
Velocidad de procesamiento: Los ciclos de producción cortos y los plazos de entrega rápidos garantizan que cumplimos los plazos de forma constante.
-
Calidad del producto: Se garantiza una alta calidad, con niveles de precisión que alcanzan hasta 0,002-0,001 mm.
-
Sistema de confidencialidad: Nuestras triples medidas de confidencialidad protegen su información, ofreciendo mayor seguridad durante el proceso de revisión.
-
Totalmente equipado: Contamos con excelentes capacidades de procesamiento, múltiples líneas de producción, equipos avanzados e instalaciones de soporte profesionales.
-
Rentabilidad: Nuestro diseño razonable y selección de materiales nos permiten ofrecer precios competitivos, ayudándole a obtener tarifas más favorables para productos de la misma calidad.
Inspección de calidad
1.Detección del proyector
2. Detección de ZOLLER
3.borde suizo
4.Detección del proceso de diferencia de forja alemana
5.Detección de pasivación de bordes
6. Rectificado sin núcleo
Preguntas frecuentes
P1: ¿Producen herramientas de corte especiales?
R: Sí, nos especializamos en fabricar cortadores personalizados y convertir en realidad la idea de corte más compleja. Las herramientas fabricadas por nosotros están diseñadas y personalizadas para diversas aplicaciones exigentes y una variedad de materiales.
P2: ¿Aceptan volúmenes bajos para pedidos de muestra? ¿Y cuál es su MOQ para herramientas especiales?
R: Sí, lo hacemos. Para pedidos de muestra, se acepta MOQ de una pieza y el plazo de entrega de la muestra es de 2 a 3 días. Se puede negociar para requisitos especiales.
P3: Si queremos cooperar con usted, ¿es posible obtener confidencialidad?
R: Claro, toda su información, incluida la información de la empresa, los dibujos y los detalles de la orden de compra, se mantendrá confidencial; podemos firmar un acuerdo de confidencialidad si lo desea (acuerdo de confidencialidad).
P4: ¿Cuáles son sus condiciones de pago?
R: T/T 30% como depósito y 70% restante antes de la entrega. Le mostraremos las fotos de los productos y paquetes antes de pagar el saldo.
Q5: ¿Qué pasa con el paquete?
R: Usamos cajas de plástico para empacar nuestros productos, y el plástico relleno es a prueba de golpes y se transporta en cajas de cartón. También se puede fabricar según sus necesidades y dependiendo de las formas del producto.
P6: W.¿Cómo somos?
R: Estamos ubicados en la provincia de Guangdong, China, desde 2010, vendemos a Europa occidental (10,00%), América del Norte (20,00%), Europa del Este (20,00%), Sudeste Asiático (40,00%), África (10,00%) . Hay un total de entre 51 y 100 personas en nuestra fábrica.
P7. ¿Pueden enviar productos a nuestro transportista en China?
R: Sí, si tiene un transportista en China, estaremos encantados de enviarle productos.
